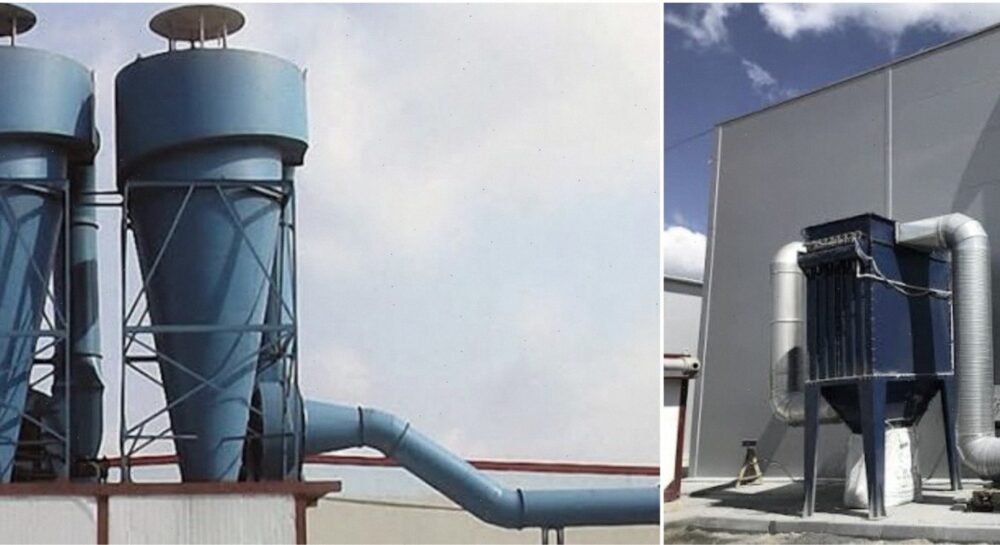

Сухие пылеуловители очищают воздух и газовые потоки от твердых частиц без воды, растворов и мокрых реагентов. К сухим пылеуловителям относят пылеосадительные камеры, инерционные и жалюзийные аппараты, циклоны, батарейные циклоны, рукавные и картриджные фильтры, а также сухие электрофильтры.
При сухой очистке пыль отделяется от потока за счет гравитации, инерции, центробежной силы, фильтрации или электрического поля. Уловленные частицы поступают в бункер, контейнер, мешок или другой пылесборник. В системе не образуется шлам, поэтому сухой способ применяют в аспирации, вентиляции и промышленной газоочистке.
К сухим пылеуловителям относятся
Сухие пылеуловители делят по принципу отделения частиц. Одна группа выполняет грубую предварительную очистку и снижает пылевую нагрузку на последующие ступени. Другая группа задерживает мелкодисперсную пыль после механического отделения или перед выбросом очищенного воздуха.
| Группа оборудования | Принцип отделения | Примеры | Где применяют |
|---|---|---|---|
| Сухие механические пылеуловители | Гравитация, инерция, центробежная сила | Камеры, инерционные аппараты, жалюзийные сепараторы, циклоны | Предварительная очистка, крупная и средняя пыль |
| Фильтрующие аппараты | Задержание частиц на материале | Рукавные и картриджные фильтры | Тонкая очистка, аспирационные системы |
| Электрофильтры сухого типа | Осаждение заряженных частиц в электрическом поле | Сухие электрофильтры | Газоочистка при больших расходах газа |
Сухие механические пылеуловители
Сухие механические пылеуловители работают без фильтрующей ткани и жидкости. Частицы отделяются от газового потока, когда воздух замедляется, меняет направление или закручивается внутри корпуса аппарата.
К сухим механическим пылеуловителям относятся:
- пылеосадительные камеры;
- инерционные пылеуловители;
- жалюзийные и решетчатые сепараторы;
- циклоны;
- батарейные циклоны;
- ротационные и вихревые аппараты.
Механическая очистка чаще применяется как первая ступень. Она улавливает крупную и среднюю фракцию, защищает вентиляторы, воздуховоды и фильтры от абразивной нагрузки, снижает концентрацию пыли перед тонкой очисткой.
Пылеосадительные камеры
Пылеосадительная камера работает за счет снижения скорости потока. Запыленный воздух поступает в расширенный корпус, тяжелые частицы теряют скорость и оседают под действием силы тяжести.
Камера проста по устройству и не требует сложных рабочих узлов, но плохо задерживает мелкую пыль. Поэтому ее используют как предварительный аппарат перед циклоном, рукавным фильтром или другой ступенью очистки.
Инерционные и жалюзийные пылеуловители
Инерционный пылеуловитель отделяет частицы при резком изменении направления потока. Воздух огибает перегородки или лопатки, а тяжелая пыль по инерции продолжает движение, ударяется о стенку и выпадает в пылесборник.
Жалюзийные сепараторы применяют для отделения стружки, окалины, песка, волокон, крупной минеральной пыли и тяжелых включений. Их задача — снять основную нагрузку с оборудования, которое стоит дальше по системе.
Циклоны и батарейные циклоны
Циклон — сухой пылеуловитель центробежного типа. Запыленный воздух входит в корпус по касательной, закручивается, а частицы под действием центробежной силы смещаются к стенкам и опускаются в нижний бункер. Очищенный поток выходит через центральный патрубок.
Циклоны применяют в деревообработке, металлургии, производстве строительных материалов, на участках дробления, пересыпания, фасовки и аспирации. Они эффективны при улавливании крупной и средней фракции, но хуже работают с мелкодисперсной пылью. Для повышения степени очистки после циклона часто ставят фильтрующую ступень.
Батарейный циклон объединяет несколько циклонных элементов в одном корпусе. Такая схема применяется при больших расходах воздуха, когда один аппарат не справляется с требуемой производительностью или габаритами установки.
Фильтрующие сухие пылеуловители
Фильтрующие пылеуловители задерживают частицы на поверхности материала. Запыленный воздух проходит через ткань, нетканое полотно или картридж, а пыль остается на фильтрующем слое. После накопления осадок удаляется встряхиванием, импульсной продувкой или другим способом регенерации.
В промышленной аспирации часто применяют рукавные фильтры. Они подходят для очистки воздуха от цементной, минеральной, древесной, зерновой, пищевой, металлической и другой технологической пыли. Рукавные фильтры ставят после циклонов, на пересыпных узлах, силосах, бункерах, дробилках, смесителях, фасовочных линиях и системах пневмотранспорта.
Картриджные фильтры используют при ограниченном монтажном пространстве и сравнительно небольших расходах воздуха. Они требуют внимательного подбора по влажности, липкости, дисперсности и концентрации пыли, потому что свойства пылевого слоя влияют на регенерацию и аэродинамическое сопротивление.
Электрофильтры сухого типа
К сухим пылеуловителям относятся и электрофильтры. В них частицы получают электрический заряд и осаждаются на электродах с противоположным знаком. Такой способ применяют при больших объемах газового потока и высоких требованиях к очистке.
Электрофильтры сложнее механических аппаратов и рукавных систем. Для их работы важны электрические характеристики пыли, температура, влажность газа, скорость потока и стабильность режима эксплуатации.
Как выбрать сухой пылеуловитель
Выбор пылеуловителя зависит не от названия аппарата, а от свойств пыли и параметров газового потока. Для подбора учитывают:
- фракционный состав и дисперсность пыли;
- плотность и абразивность частиц;
- концентрацию пыли в воздухе;
- влажность и склонность к налипанию;
- температуру газового потока;
- требуемую степень очистки;
- производительность аспирационной системы;
- допустимое аэродинамическое сопротивление;
- способ удаления и выгрузки пылевого осадка.
Если в потоке много крупных частиц, рационально начать с механического пылеуловителя: камеры, инерционного аппарата или циклона. Если требуется тонкая очистка, применяют рукавный, картриджный или электрический аппарат. На производствах с разной фракцией пыли используют многоступенчатую схему: сначала грубое отделение, затем фильтрация.
Вывод
К сухим пылеуловителям относят аппараты, которые очищают воздух и газы без мокрой среды. Сухие механические пылеуловители отделяют частицы за счет гравитации, инерции и центробежной силы. Фильтрующие устройства задерживают пыль на материале. Электрофильтры осаждают частицы в электрическом поле. Правильный выбор зависит от фракции, влажности, концентрации пыли, расхода воздуха и требуемой степени очистки.
